تقنية البطاريات: تستخدم بطاريات فوسفات الحديد الليثيوم الناضجة عالية الكفاءة وطويلة العمر ذات السعة الكبيرة.
إدارة البطارية: مجهزة بمنتجات إدارة بطاريات ذكية متقدمة لضمان سلامة المنتج.
الإدارة الحرارية: تحقق تحكم ذكي عالي الدقة في بيئة التشغيل من خلال أنظمة تكييف هواء صناعية، مما يضمن فارق درجة حرارة 3°C داخل PACK و5°C داخل الخزانة.
الحماية الأمنية: نظام حماية من الحرائق اختياري يستخدم بيرفلوروهيكسان أو رذاذ.
نظام الإنذار الآلي وإطفاء الحريق: مجهز بنظام إطفاء حريق تلقائي ثلاثي المستويات لنظام PACK والمجموعة والمقصورة.
نظام المراقبة: مركب مع معدات مراقبة درجة الحرارة والرطوبة والدخان ومراقبة الفيديو وحالة الوصول داخل الحاوية.
التصميم المعياري: تصميم منتج عالي التنظيم، هيكل بسيط، سهل النقل والتركيب والصيانة

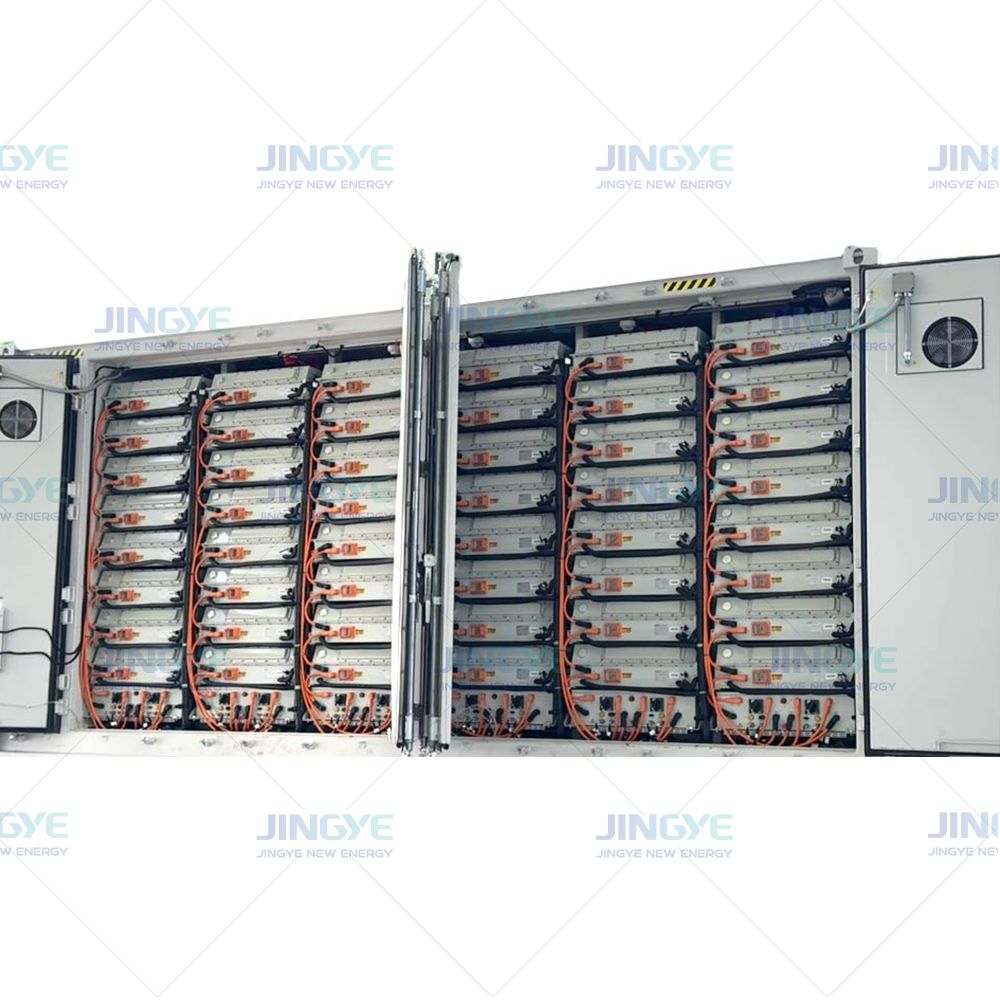

تستخدم الحاوية تقنية دمج مبسطة، حيث تحتوي على حزم البطاريات، وقضبان التوزيع، ووحدات التبريد السائل، والتحكم في درجة الحرارة، وأنظمة الحماية من الحرائق في حجرات منفصلة، مع الحفاظ على التحكم في السلامة مع البقاء مناسبا للنقل القياسي.
يحافظ نظام التبريد السائل على درجة حرارة خلية متساوية عبر جميع الحزم، مما يدعم أداء مستقرا، وعمر بطارية ممتد، وتخزين طاقة عالي الكثافة في مساحة مدمجة.
تدمج الحاوية نظام حماية من الحرائق المخصص، والتحكم البيئي، ومراقبة BMS متعددة المستويات التي تغطي مستويات الخلايا والحزم والمجموعات والنظام، مع وظائف الحماية التلقائية والفصل.
تم بناء الحاوية بسعة 5.015 ميجاوات ساعة لمشاريع على نطاق المرافق والمشاريع الصناعية الكبيرة — مثل تخزين الطاقة على الشبكة، وتقليل الذروة للصناعات الثقيلة، والتكامل المتجدد مع مزارع الطاقة الشمسية والرياح، وبنية تحتية للشبكات الصغيرة. وهي نفس المنصة المستخدمة في محطة جينغي للحديد والصلب في جينغيي بقدرة 50 ميجاوات/100.32 ميجاوات ساعة.
نعم. يمكن تخصيص متطلبات السعة، ومنصة الجهد، وبروتوكولات الاتصال، ومتطلبات الاتصال بالشبكة من خلال خدمة الهندسة الأصلية وODM من Jingye، مدعومة بضمان لمدة 3 سنوات ودعم كامل للتكليف.
حاوية بطارية تبريد سائل بسعة 5 ميجاوات ساعة
|
لا. |
العنصر |
المواصفات |
|
|
1 |
التكوين |
12*(1P104S*4) |
|
|
2 |
القوة المصنفة |
5 ميغاواط ساعة |
|
|
3 |
الجهد المصنف |
1331.2 فولت تيار مستمر |
|
|
4 |
نطاق الجهد |
1164.8 فولت - 1497.6 فولت تيار مستمر |
|
|
5 |
قوة الشحن المصنفة |
≤ 2.5 ميغاواط |
|
|
6 |
قدرة التفريغ المصنفة |
≤ 2.5 ميغاواط |
|
|
7 |
مصدر الطاقة المساعد |
400 فولت تيار متردد±5٪ 50 هرتز / 220 فولت تيار متردد (حمل كبير) |
|
|
8 |
الظروف البيئية |
التخزين |
5°C |
|
9 |
الأعمال |
0°C -30°C |
|
|
10 |
الارتفاع |
≤ 4000 متر (>4000 متر) |
|
|
11 |
المعايير العامة |
الأبعاد |
L6058 × W2438 × H2896 مم |
|
12 |
اللون |
(افتراضي) |
|
|
13 |
الوزن |
حوالي 43 طن |
|
|
14 |
تصنيف الملكية الفكرية |
IP54 (الافتراضي) |
|
|
15 |
طريقة التبريد |
التبريد السائل |
|
|
16 |
بروتوكول الاتصال |
إيثرنت 、CAN 、Modbus RTU |
|
|
17 |
سائل التبريد |
محلول مائي 50٪ إيثيلين جلايكول |
|
المعايير التقنية
|

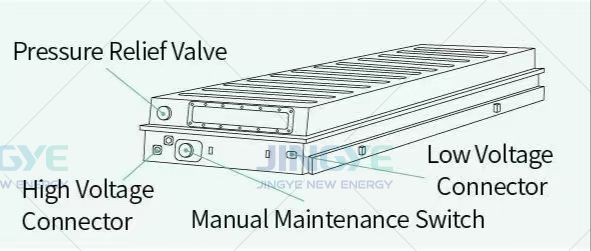

معلمات الخلية |
314 ه |
|
طريقة الدمج |
L173F314-1P104S |
|
الجهد المصنف |
332.8 فولت |
|
السعة المصنفة |
314 ه |
|
الطاقة المصنفة |
104.499 كيلوواط ساعة |
|
طريقة التبريد |
التبريد السائل |
|
المعدل المصنف |
0.5P |
|
الأبعاد |
2160*790*245مم |
|
مثال |
|
الذروة في الحلاقة وتسوية الأحمال — تخزين الطاقة عندما يكون الطلب منخفضا ووزعها خلال فترات الذروة لتقليل تكاليف الكهرباء وتحسين مستويات الأحمال.
التكامل المتجدد — العمل مع منشآت الطاقة الشمسية أو الرياح في الموقع لتقليل التوليد المتقطع وزيادة الاستهلاك الذاتي.
أنظمة الشبكات الصغيرة والطاقة الهجينة — توفر تخزينا مستقرا للطاقة لمشاريع الشبكات الصغيرة، مما يعزز استقلالية الطاقة وموثوقيتها.
خدمات دعم الشبكة — تدعم تنظيم الترددات، وتثبيت الجهد، وخدمات الشبكة المساعدة الأخرى.
نظام تخزين طاقة البطارية بقدرة 5 ميجاوات ساعة هو حل واسع النطاق مصمم لتخزين 5 ميغاواط-ساعة من الطاقة الكهربائية.
معنى السعة: يمكنه توفير 5 ميجاوات لمدة ساعة، أو تقليل القدرة لفترة أطول.
التقنية: استخدم بطاريات LiFePO4 الليثيوم مع نظام BMS متقدم للسلامة والكفاءة.
لبناء نظام تخزين طاقة بطارية بقدرة 5 ميجاوات ساعة باستخدام تقنية التبريد السائل:
اختر رفوف البطاريات عالية الجهد – كل رف (مثلا، 215–280 كيلوواط ساعة) مثبت داخل حاوية مبردة بالسائل.
تكوين الاتصالات المتوازية – يتم التوازي بين الحاويات المتعددة لتصل إلى سعة إجمالية تبلغ 5 ميجاوات ساعة.
دمج أنظمة PCS و EMS – أنظمة تحويل الطاقة تنظم الشحن/التفريغ؛ إدارة الطاقة تحسن الأداء.
الإدارة الحرارية – يحافظ التبريد السائل على درجة حرارة البطارية بين 20–30°م، مما يزيد من عمر البطارية والأداء.
